Радиометр РАТАН-600 = 49 см

Радиометр не имеет "широкополосного" канала из-за наличия электромагнитных помех в рабочем диапазоне частот. Восемь "узкополосных" каналов с ЦСП привязаны к соответствующим каналам телевидения.

Технические характеристики:
Центральная частота канала,
МГц
Полоса частот фильтра,
МГц
Номера соответствующих
ТВ-каналов
550
542 - 558
30 и 31
566
558 - 574
32 и 33
582
574 - 590
34 и 35
598
590 - 606
36 и 37
614
606 - 622
38 и 39
630
622 - 638
40 и 41
646
638 - 654
42 и 43
662
654 - 670
44 и 45

Входной усилитель
НЕМТ
Физическая температура
310 К
Шумовая температура системы
125 К
Реализованная чувствительность ( = 1 s )
25 мК
Схема построения
Радиометр с добавлением шумов
Режимы работы
Однолучевой
Первичный облучатель
Совмещенный с 13 см и 31 см
Поляризация
Левая круговая (ЛКП) или
правая круговая (ПКП)
Калибровка
ГШ

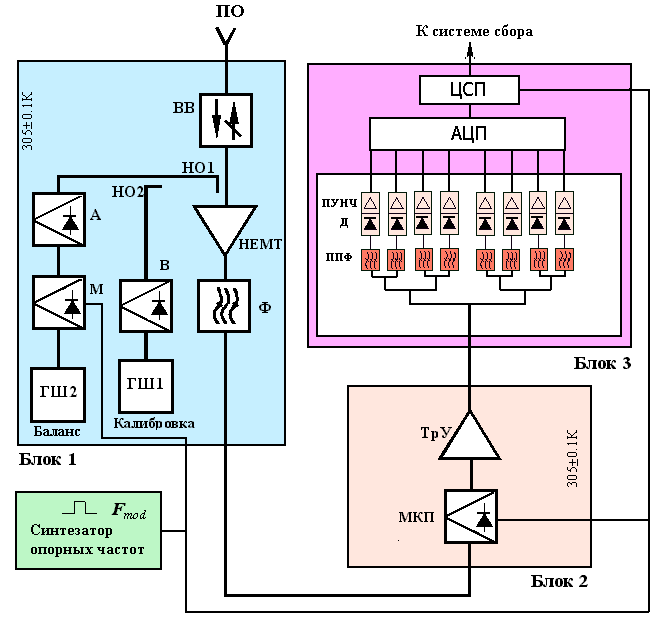

Блок-схема радиометра

  • ПО - первичный облучатель,
  • НО1, НО2 - направленные ответвители,
  • ВВ - входной вентиль,
  • МКП - модулятор коэффициента передачи,
  • ППФ - фильтр полосно-пропускающий,
  • ТрУ - транзисторный усилитель,
  • ГШ1 - генератор шума калибровки,
  • ГШ2 - генератор шума балансировки,
  • А, М, В - аттенюатор, модулятор, выключатель на p-i-n диодах,
  • АЦП - аналогово-цифровой преобразователь,
  • ЦСП - цифровой сигнальный процессор.


Блок 1. Входные усилитель и генераторы шума



Блок 2. Выходные усилители



Блок 3. Фильтровые каналы с ЦСП
